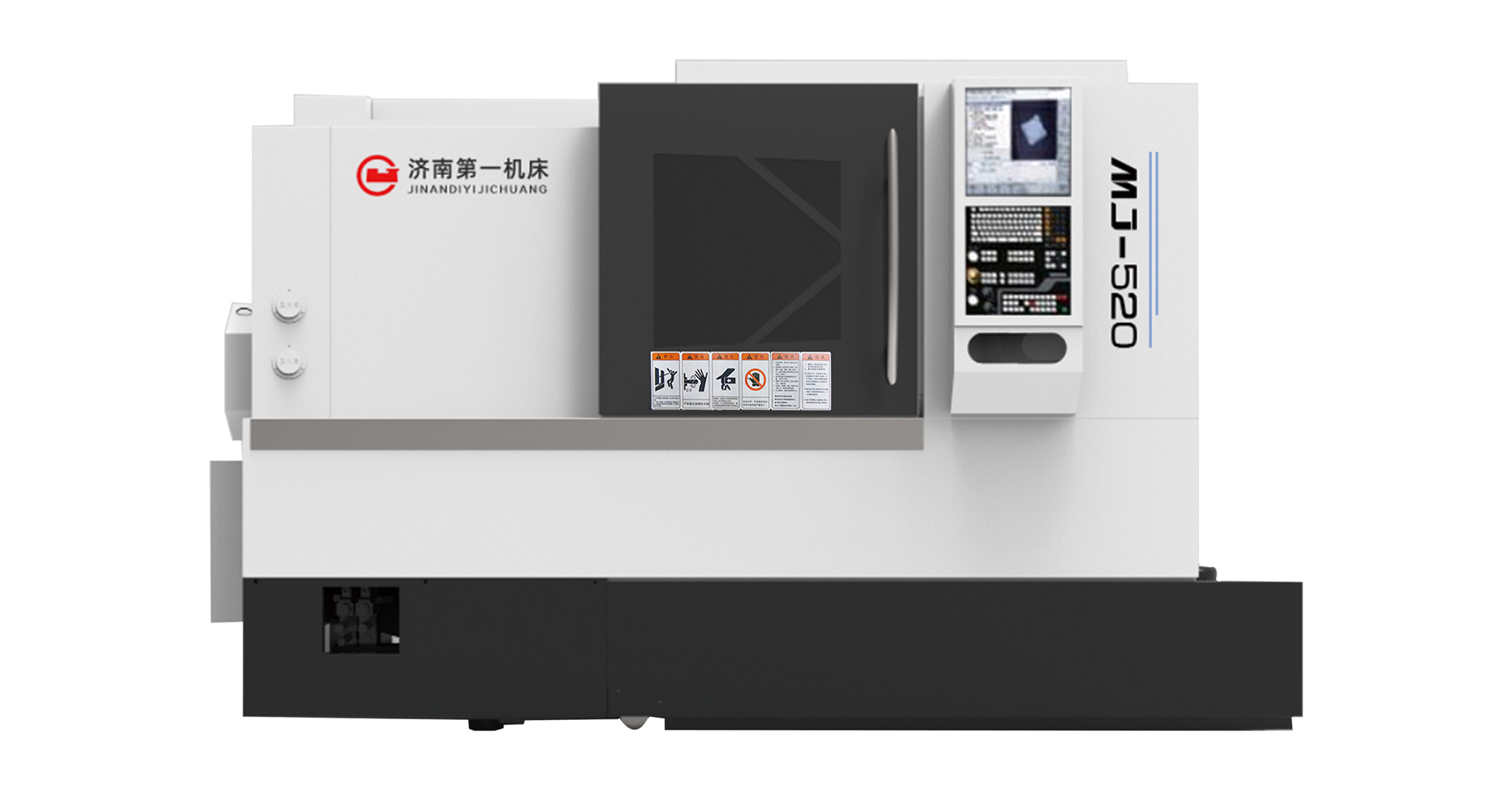

J1MJ-520 精密斜床身數控車床
點擊數:
MJ-520系列精密數控車床是濟南一機床與美國M.M.T公司,以國際同類產品的先進水平為目標聯合開發設計的斜床身精密數控車床。采用45°斜床身布局結構、鑄鐵淬硬導軌,是一種兩軸聯動、高速、高精度、高性能的精密數控車床。適宜機械加工行業主要特點,對具有復雜形面的回轉體類零件進行高效自動、精密加工,并特別適宜在大、中批量、多品種輪番生產的場合中使用。產品具有剛性高,精度保持性好、安全性好。 該產品已累計出口美國等西方工業發達國家500余臺,國內市場廣泛應用于汽車及軍工行業,為國內機械加工行業提供了一種可替代進口的高效、高檔次產品。
J1MJ-520 精密斜床身數控車床主要規格參數表(標準配置)
項目 |
內 容 |
單位 |
參 數 |
(MJ-520×625/1000/1500/2000) |
|||
能 力 |
床身上最大工件回轉直徑 |
mm |
?520 |
滑板上最大工件回轉直徑 |
mm |
?340 |
|
最大工件車削直徑 |
mm |
?340 |
|
最大工件車削長度 |
mm |
590/1030/1500/2000 |
|
主 軸 |
主軸轉速范圍 |
r/min |
35-3500 |
主軸最大輸出扭矩 |
N.m |
235N.m |
|
主軸頭/主軸通孔直徑 |
mm |
A2-8/ ? 80 |
|
主軸孔錐度 |
美國錐度350# |
||
拉管通孔最大直徑 |
mm |
?65(配中空卡盤時) |
|
液壓卡盤 |
吋 |
10″中實 |
|
行 程 |
X軸最大行程 |
mm |
185 |
Z軸最大行程 |
mm |
590/1090/1540/2080 |
|
X/Z軸快速移動速度 |
m/min |
X/Z:(12/16) |
|
電機 |
主軸電機(FANUC) |
kW |
(15/18.5) |
刀 架 |
刀架形式 |
臥式液壓刀架 |
|
刀架刀位數 |
位 |
8工位 |
|
車刀/鏜刀桿規格 |
mm |
25×25/?40 |
|
換刀時間(單步) |
S |
≦0.6 |
|
尾 座 |
尾座套筒直徑 |
mm |
?85 |
尾座套筒行程 |
mm |
90 |
|
套筒內孔錐度 |
MT |
MT5# |
|
尾座體行程 |
mm |
490/990/1490/1990 |
|
工 作 精 度 |
重復定位精度 |
mm |
X/Z:0.0050/(0.008/0.008/0.01/0.013) |
定位精度 |
mm |
X/Z:0.013/(0.02/0.02/0.025/0.03) |
|
加工工件圓度 |
mm |
0.003 |
|
加工工件尺寸精度 |
mm |
IT6級 |
|
加工件表面粗糙度(有色金屬) |
Ra0.8 |
||
其 它 |
外形尺寸(長*寬*高) |
mm |
2970×1540×1860/ 4190×1750×1930 / 4900×1735×1930 |
凈重 |
Kg |
4500/ 5200/ 6700/ 8500 |
|
NC系統 |
FANUC 0i TF |
